Hallo allemaal,

Na een aantal hulpverlenings voertuigen leek het me wel een uitdaging om iets te bouwen wat zijn oorsprong had in Holland (vooruit een beetje Duitsland) Namelijk de Fokker D7! Omdat ik alles 1:87 bouw moet deze dus ook in die schaal!! Wordt dus zelf bouw! eerst opzoek geweest naar een tekening. wat ik kon vinden is dit:
Afbeelding
Op internet de lengte en spanwijdte gezocht tekening met de pc verschaalt dat heb ik uit geprint en gebruik ik nu als leidraad om de Fokker te bouwen.
Afbeelding

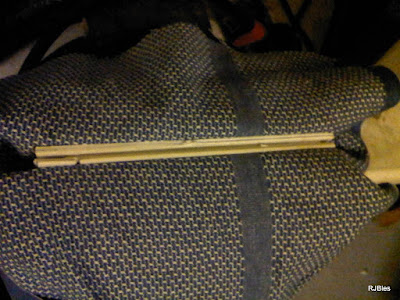

De plaatjes styrene op elkaar gelijmd op de juiste dikte te krijgen voor de vleugels.
Afbeelding
Geklemd in de bankschroef.

Afbeelding
De bodem en centrale lijn
Afbeelding
Afbeelding

De zijkanten er tegen aan gelijmd
Afbeelding

Bovenkant rond gespannen
Afbeelding

Begin van de rondingen door de opgespannen vleugelconstructie maar aan de voorkant zie je deze straks niet meer.
Nu gebruik ik deze ribbels om de positie van de ribbels over te nemen en als richtlijnen te gebruiken,
om straks de ribbels over te nemen op de bovenkant die nog in druppelvorm wordt geschuurt.

Afbeelding

Voor mijn eigen beeldvorming de Fokker in elkaar gezet:
Afbeelding
Afbeelding

De top vleugels globaal in vorm en rondom ribbels gemaakt om straks de 'ribben'te kunnen maken
Afbeelding

vorm van de hoogte roeren aangebracht
Afbeelding

detail van de grove ribben
Afbeelding


Laatst bijgewerkt door R Bles op di 15 nov, 2011 14:20, in totaal 1 keer bewerkt.

Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: di 15 nov, 2011 14:18
Offline
Avatar gebruiker

Geregistreerd: wo 19 jul, 2006 13:45
Berichten: 1014
Woonplaats: Andel
Ik heb de romp geschuurd en nog eens geplamuurd
Afbeelding

Ook heb ik de ribbels overnieuw gemaakt. Er was niks recht bij */*
Afbeelding
gelijk de voorste rand rond gemaakt
Afbeelding


Laatst bijgewerkt door R Bles op zo 29 jan, 2017 15:34, in totaal 2 keer bewerkt.

Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: wo 16 nov, 2011 22:49
Offline
Avatar gebruiker

Geregistreerd: do 15 sep, 2011 17:19
Berichten: 25
Woonplaats: delft
goed bezig zo
ik vind het nu al mooi
we blijven het volgen
dus veel foto's maken

:P top :P

_________________
kijk maar eens op http://www.spoortunnel-delft.nl
mijn andere page is www.spoorzolder.nl


Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: ma 30 jan, 2012 18:15
Offline
Avatar gebruiker

Geregistreerd: do 15 sep, 2011 17:19
Berichten: 25
Woonplaats: delft
hoe ver zijn we nu ( foto's ) :P

_________________
kijk maar eens op http://www.spoortunnel-delft.nl
mijn andere page is www.spoorzolder.nl


Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: ma 23 jul, 2012 23:55
Offline
Avatar gebruiker

Geregistreerd: wo 19 jul, 2006 13:45
Berichten: 1014
Woonplaats: Andel
Het is een model waar heel veel tijd in gaat zitten en ik moet er echt zin in hebben om er mee verder te gaan, maar ook belangrijk is dat ik eea voor me zie voor ik verder kan. daarom heb ik vanavond een proef opstelling gemaakt:
Afbeelding
Afbeelding


Laatst bijgewerkt door R Bles op zo 29 jan, 2017 15:30, in totaal 1 keer bewerkt.

Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: di 24 jul, 2012 15:56
Offline

Geregistreerd: wo 07 dec, 2011 20:07
Berichten: 379
Woonplaats: ingelmunster
ziet er leuk uit eens iets anders
(maak je er een brandweervliegtuig van haha :cheesygrin: */* )

_________________
mvg michiel debacker
huidig projecten
unimog u1300l 1:24(ook ingelmunster fantasie)
kazerne brandweer ingelmunster
http://www.youtube.com/watch?v=Ao0zpfSEvI4&list=PL80B5B2537EF804AA&index=1&feature=plpp_video


Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: di 28 jun, 2016 10:04
Offline
Avatar gebruiker

Geregistreerd: wo 19 jul, 2006 13:45
Berichten: 1014
Woonplaats: Andel
Tjonge..............alweer even geleden zie ik...... */*

Maar goed we hebben weer wat zin gevonden om wat tijd aan de Fokker te besteden.
De vleugels zijn nu bijna af, het lijkt nu bijna op doek dat over de lamellen is gespannen.
De onder vleugel heb ik ook gelijk gedaan
Boven:
Afbeelding

Onder:
Afbeelding

De propeller uit styrene proberen te maken
Afbeelding

De motor en rooster geplaatst net als het onderstel:
Afbeelding

Nu ben ik toch wel heel benieuwd en is het tijd voor een dry-fit:
Afbeelding
Afbeelding


Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: di 28 jun, 2016 14:57
Offline
Site Admin
Site Admin
Avatar gebruiker

Geregistreerd: zo 29 mei, 2005 21:43
Berichten: 896
Woonplaats: Zoetermeer
Het is weer eens wat anders dan een ambulance. Ik kan zien dat hier heel veel werk in zit, de vleugels zijn prachtig gevormd. Waarschijnlijk het resultaat van heel veel vijlen en schuren!!
De propeller is ook heel realistisch, knap gedaan :P

_________________
Bij de brandweer?? En je kon zo goed leren?


Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: di 28 jun, 2016 21:27
Offline
Avatar gebruiker

Geregistreerd: wo 19 jul, 2006 13:45
Berichten: 1014
Woonplaats: Andel
Hoi Richard, Bedankt!!

De enige manier om dit te maken is inderdaad met een vijl en veel tijd!
Het resultaat ben ik aardig tevreden over, hoewel ik er altijd wel weer wat ter verbetering in zie hoor!!

Ambulances staan er een heel aantal glad om gespoten te worden hoor, dus dat komt ook wel goed...... */* :cheesygrin:


Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: do 20 okt, 2016 10:28
Offline
Avatar gebruiker

Geregistreerd: wo 19 jul, 2006 13:45
Berichten: 1014
Woonplaats: Andel
De Fokker maar eens uit de kast gepakt om een goede schop naar het einde te geven...... */*
De vleugelsteunen gesoldeerd met 0,6 messing draad
Afbeelding
Afbeelding

De rest van de steunen heb ik er met seconde lijm tussen gepast. Solderen had mijn voorkeur, maar dan zou de vleugel smelten:
Afbeelding

Nu alleen nog spuiten :cheesygrin:
Afbeelding


Laatst bijgewerkt door R Bles op zo 29 jan, 2017 15:40, in totaal 1 keer bewerkt.

Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: ma 07 nov, 2016 11:13
Offline
Avatar gebruiker

Geregistreerd: wo 19 jul, 2006 13:45
Berichten: 1014
Woonplaats: Andel
Ik heb het onderstel aangepast en een kruisdraad er tussen gemaakt. Valt niet mee de draad strak te krijgen.
Afbeelding

Afbeelding


Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: zo 29 jan, 2017 15:46
Offline
Avatar gebruiker

Geregistreerd: wo 19 jul, 2006 13:45
Berichten: 1014
Woonplaats: Andel
Nou, na een hoop schuren en spuiten staat de Fokker klaar voor de decals, die ik nog moet tekenen.
Afbeelding

Afbeelding

Afbeelding


Laatst bijgewerkt door R Bles op wo 08 feb, 2017 19:09, in totaal 1 keer bewerkt.

Omhoog
Offline Profiel
Antwoord met een citaat
BerichtGeplaatst: ma 30 jan, 2017 23:28
Offline

Geregistreerd: zo 27 jul, 2008 23:54
Berichten: 430
Had een 1:72 modelletje niet handiger geweest , met een bordje er bij: dit stelt 1:87 voor? :o
Nee, schitterend ! Dat zal net ons grote verschil zijn: ik zou bv geneigd zijn inderdaad bovenstaande oplossing voor lief te nemen, maar jij bouwt ├ęcht helemaal uit het niets. Geef jouw een spoorbiels en een vijl en je maakt er iets moois uit. Dit engelengeduld had mijn vader ook maar ik helaas niet.

Ben je al uit de beschildering en nummering/codering? Zou jammer zijn als het hier op mis loopt.
Niet dat ik het al ziend oog ben, maar heb zelfs bij Revell hele mooie Klu modellen de mist in zien gaan ,door gebrek aan naslagwerk. (Niet kloppende registratie bij verkeerd squadron embleem bv)

Gaat hierna de rode DR-I van de rode baron komen? Met Snoopey aan de knuppel?

Ben benieuwd naar het eindresultaat, maar nogmaals: HULDE !
